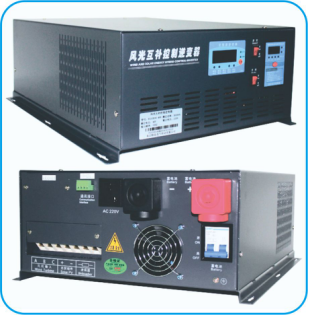

FGS系列風光互補控制逆變器

產品概述
產品特點
產品型號
安裝尺寸

¥ 產品特點：

² 系統分為風光互補控制模塊，正弦波逆變控制模塊，兩個模塊相互獨立，又相輔相存。

² 帶有RS485通信功能，用戶可以選用上位機對本產品的工作狀態進行監視控制。

² 負載適應能力強，包括電容性、電感性、混合性負載。

² 具有完善的保護功能如: 輸入反接保護、輸入欠壓保護、輸入過壓保護、輸出過流保護、輸出短路保護、過熱保護。

² 機器分為2個顯示區：

充電控制顯示：電池電壓，光伏充電電流，風機充電電流，風機轉速；

逆變控制顯示：電池電壓，輸出電壓，輸出電流，輸出功率，輸出頻率。

² 波形純正,失真較小,同時具有較高的逆變效率。
¥ 產品特點：

² 系統分為風光互補控制模塊，正弦波逆變控制模塊，兩個模塊相互獨立，又相輔相存。

² 帶有RS485通信功能，用戶可以選用上位機對本產品的工作狀態進行監視控制。

² 負載適應能力強，包括電容性、電感性、混合性負載。

² 具有完善的保護功能如: 輸入反接保護、輸入欠壓保護、輸入過壓保護、輸出過流保護、輸出短路保護、過熱保護。

² 機器分為2個顯示區：

充電控制顯示：電池電壓，光伏充電電流，風機充電電流，風機轉速；

逆變控制顯示：電池電壓，輸出電壓，輸出電流，輸出功率，輸出頻率。

² 波形純正,失真較小,同時具有較高的逆變效率。

¥ 技術規格（24V）

型號	FGS600-24	FGS800-24	FGS1000-24	FGS1500-24	FGS2000-24	FGS3000-24
蓄電池額定電壓	24VDC
風機額定功率	300W	300W	500W	1000W	1000W	1000W
光伏額定功率	200W	300W	500W	500W	1000W	1200W
較大充電電流	33A	37A	41A	46A	62A	70A
欠壓點	21.6VDC
欠壓恢復	26.4VDC
過壓點	32.4VDC
過壓恢復	31.2VDC
額定輸出電流	2.2A	2.9A	3.6A	5.4A	7.3A	10.9A
額定輸出功率	600VA	800VA	1000VA	1500VA	2000VA	3000VA
涓沖電壓范圍	<21.6VDC
直沖電壓范圍	21.6VDC<蓄電池電壓<27.6VDC
PWM充電電壓范圍	27.6VDC<蓄電池電壓<29.0VDC
卸荷電壓范圍	27.6VDC<蓄電池電壓<29.0VDC:PWM卸荷蓄電池電壓>29.0V：完全卸荷
輸出波形	正弦波
輸出頻率	50.00Hz
逆變效率	≥90%
波形失真	<5.0%
過載保護	大于110%額定電流1分鐘；大于150%額定電流20S；大于180%額定電流5S；大于200%額定電流0S。
使用環境	溫度：-10℃~40℃；濕度：<95%無冷凝；避免陽光直射
通訊功能	標配RS485，可選RS232、GPRS
尺寸	寬×高×厚：406×183×490(mm)

¥ 技術規格（48V）

型號	FGS1000-48	FGS2000-48	FGS2500-48	FGS3000-48	FGS4000-48	FGS5000-48	FGS6000-48
蓄電池額定電壓	48VDC
風機額定功率	600W	1000W	1000W	1500W	1500W	1500W	1500W
光伏額定功率	400W	600W	1000W	1000W	1200W	1500W	2000W
較大充電電流	33A	43A	45A	48A	54A	60A	70A
欠壓點	43.2VDC
欠壓恢復	52.8VDC
過壓點	64.8VDC
過壓恢復	62.4VDC
額定輸出電流	3.6A	7.3A	9.1A	10.9A	14.5A	18.2A	21.8A
額定輸出功率	1000VA	2000VA	2500VA	3000VA	4000VA	5000VA	6000VA
涓沖電壓范圍	<43.2VDC
直沖電壓范圍	43.2VDC<蓄電池電壓<55.2VDC
PWM充電電壓范圍	55.2VDC<蓄電池電壓<58.0VDC
卸荷電壓范圍	55.2VDC<蓄電池電壓<58.0VDC:PWM卸荷蓄電池電壓>58.0V：完全卸荷
輸出波形	正弦波
輸出頻率	50.00Hz
逆變效率	≥90%
波形失真	< 5.0%
過載保護	大于110%額定電流1分鐘；大于150%額定電流20S；大于180%額定電流5S；大于200%額定電流0S。
使用環境	溫度：-10℃~40℃；濕度：<95%無冷凝；避免陽光直射
通訊功能	標配RS485，可選RS232、GPRS
尺寸	寬×高×厚： 406×183×490(mm)
